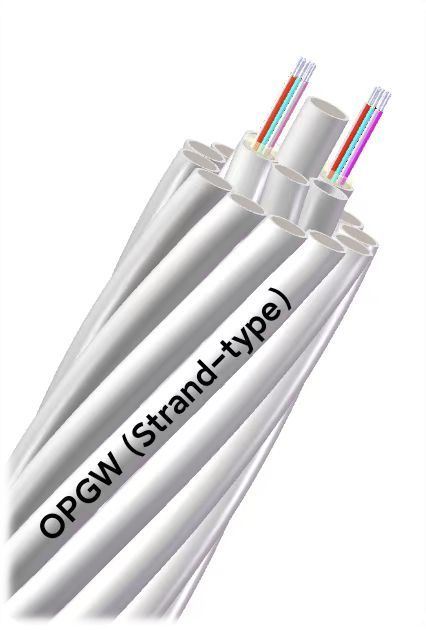

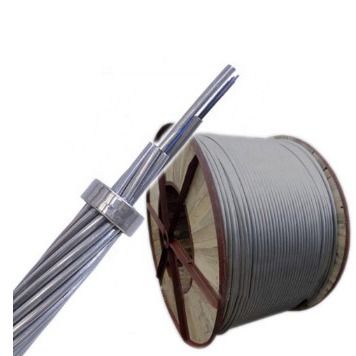

ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर

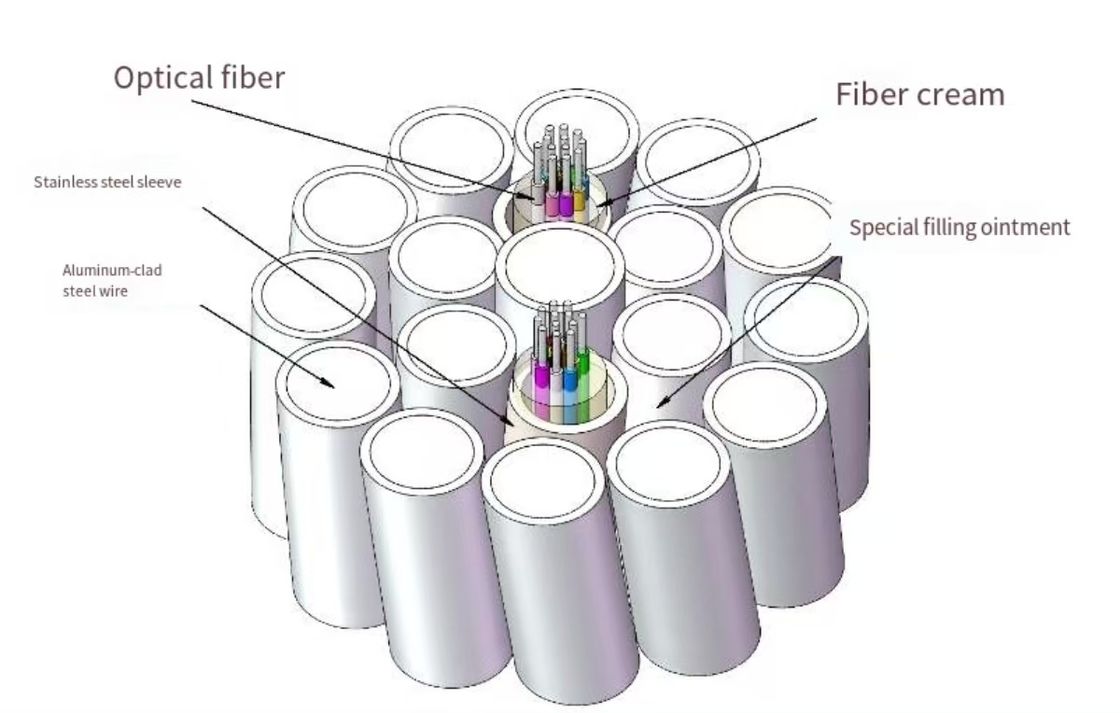

उत्पाद विवरण: ऑप्टिकल फाइबर कंपोजिट ओवरहेड ग्राउंड वायर (OPGW) एक प्रकार का ओवरहेड ग्राउंड वायर है जिसमें ऑप्टिकल फाइबर होते हैं, जिसमें ओवरहेड ग्राउंड वायर और ऑप्टिकल संचार जैसे कई कार्य होते हैं। इसका उपयोग मुख्य रूप से 110kV और उससे ऊपर की संचार लाइनों और नवनिर्मित ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम में किया जाता है। इसका उपयोग मौजूदा ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम के पुराने ग्राउंड वायर को बदलने, ऑप्टिकल संचार लाइनें जोड़ने, शॉर्ट-सर्किट करंट का संचालन करने और बिजली संरक्षण प्रदान करने के लिए भी किया जा सकता है। OPGW ऑप्टिकल केबल, धातु के तारों से लिपटे हुए, अधिक विश्वसनीय, स्थिर और सुरक्षित हैं। चूंकि ओवरहेड ग्राउंड वायर और ऑप्टिकल केबल एक में एकीकृत हैं, अन्य प्रकार के ऑप्टिकल केबलों की तुलना में, यह न केवल निर्माण अवधि को छोटा करता है बल्कि निर्माण लागत को भी बचाता है। इसके अतिरिक्त, यदि OPGW एल्यूमीनियम-क्लैड स्टील वायर या एल्यूमीनियम मिश्र धातु के तार से बना है जो एक साथ मुड़ जाते हैं, तो यह एक अच्छे कंडक्टर ओवरहेड ग्राउंड वायर की स्थापना के बराबर है, जो ट्रांसमिशन लाइन के गुप्त बिजली आपूर्ति करंट को कम करने, बिजली आवृत्ति ओवरवॉल्टेज को कम करने और संचार लाइनों पर बिजली लाइनों के हस्तक्षेप और खतरनाक प्रभाव में सुधार करने जैसे कई लाभ ला सकता है। ऑप्टिकल फाइबर की विशेषताओं जैसे एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप और हल्के वजन के कारण, उन्हें ट्रांसमिशन लाइन टावरों के शीर्ष पर स्थापित किया जा सकता है, बिना इष्टतम हैंगिंग स्थिति और इलेक्ट्रोमैग्नेटिक जंग के मुद्दों पर विचार किए। इसलिए, OPGW में उच्च विश्वसनीयता, बेहतर यांत्रिक प्रदर्शन और अपेक्षाकृत कम लागत है। यह तकनीक विशेष रूप से उपयुक्त और किफायती है जब नए ग्राउंड वायर बिछाए जा रहे हैं या मौजूदा ग्राउंड वायर को बदला जा रहा है। उपयोगकर्ता की आवश्यकताओं के अनुसार विशेष संरचनाओं को अनुकूलित किया जा सकता है।

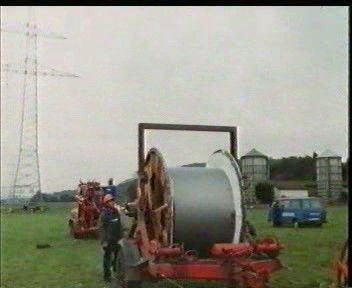

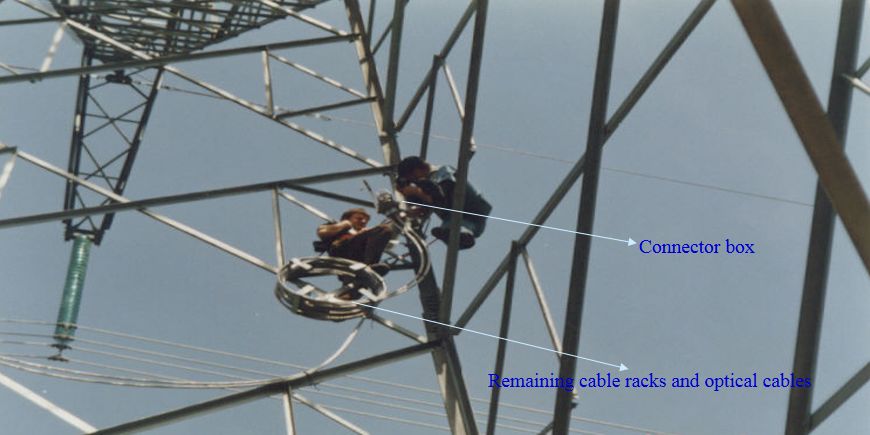

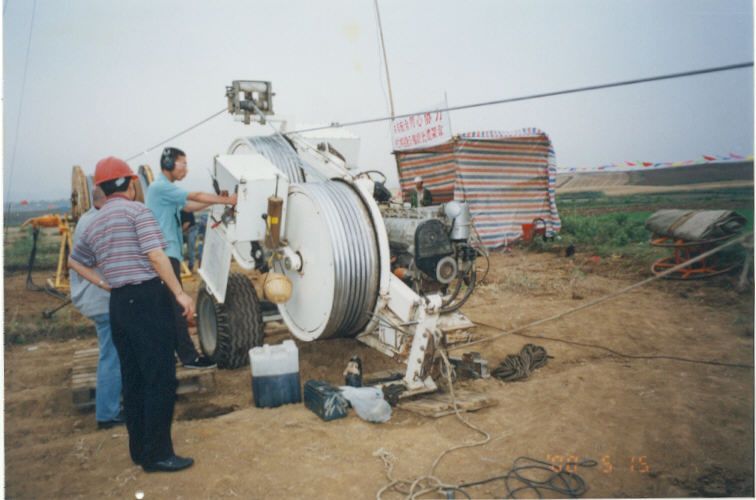

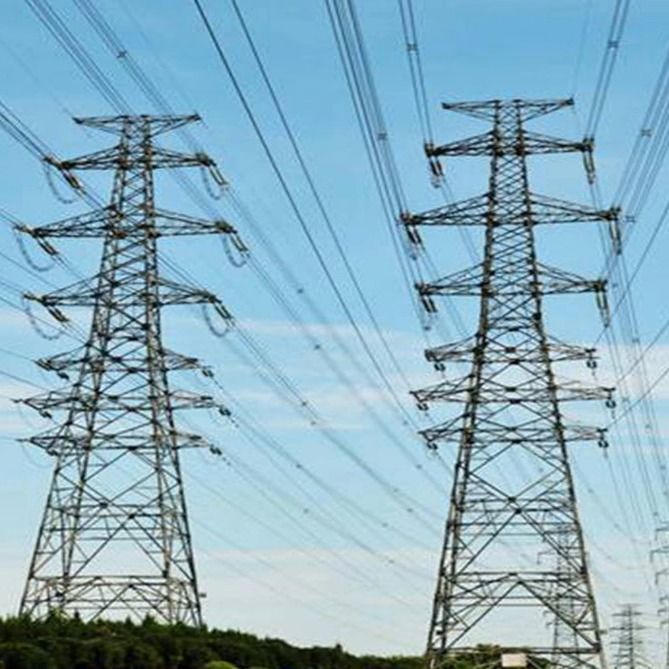

बिछाने की विधि: इसका उपयोग उच्च-दबाव ट्रांसमिशन टॉवर पर ओवरहेड किया जाता है।

निष्पादन मानक: DL/T 832-2016 ऑप्टिकल फाइबर कंपोजिट ओवरहेड ग्राउंड वायर, JB/T 8999-2014 ऑप्टिकल फाइबर कंपोजिट ओवरहेड ग्राउंड वायर, आदि।

उत्पाद की विशेषताएं:

① 110kv से अधिक उच्च वोल्टेज वाली लाइनों के लिए, चरण अंतराल अपेक्षाकृत बड़ा है (आमतौर पर 250M से अधिक);

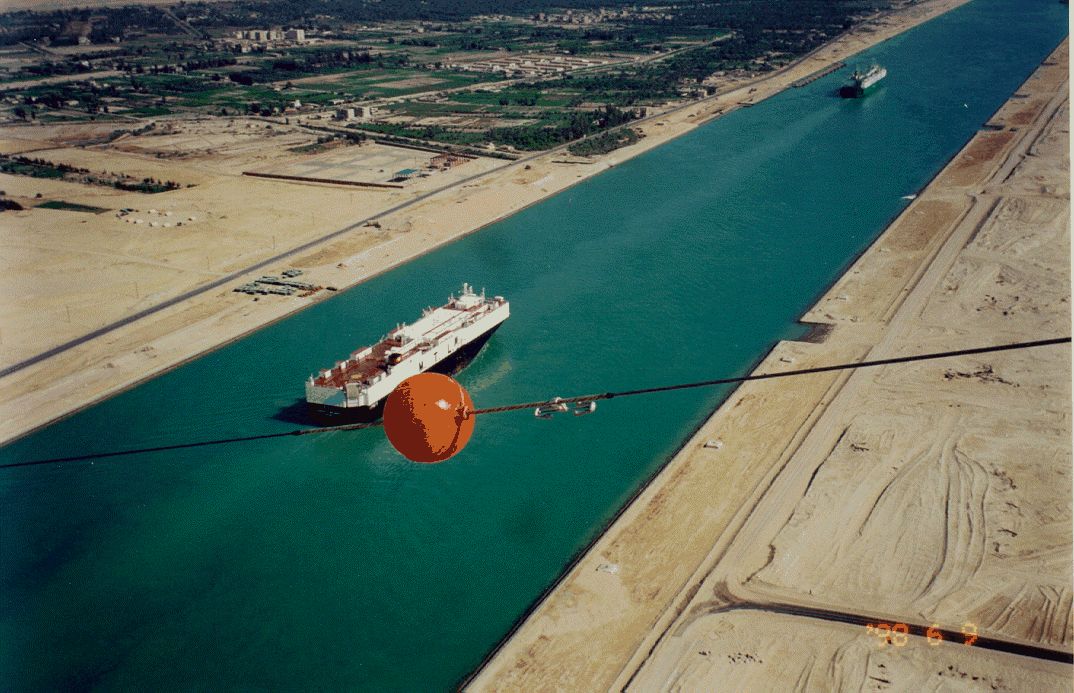

② बनाए रखने में आसान, लाइन क्रॉसिंग की समस्या को हल करना आसान है, और इसकी यांत्रिक विशेषताएं बड़े लाइन क्रॉसिंग की आवश्यकताओं को पूरा कर सकती हैं।

③ OPGW की बाहरी परत धातु के कवच से बनी है, जिसका उच्च-वोल्टेज क्षरण और गिरावट पर कोई प्रभाव नहीं पड़ता है।

④OPGW को निर्माण के दौरान बंद करना होगा, जिसके परिणामस्वरूप महत्वपूर्ण बिजली कटौती होती है। इसलिए, OPGW का उपयोग 110kv या उससे ऊपर की नवनिर्मित हाई-वोल्टेज लाइनों में किया जाना चाहिए। OPGW के प्रदर्शन संकेतकों में, शॉर्ट-सर्किट करंट जितना अधिक होगा, कवच के लिए उतने ही अच्छे कंडक्टर की आवश्यकता होगी, जो तदनुसार तन्य शक्ति को कम करता है। एक निश्चित तन्य शक्ति की स्थिति में, शॉर्ट-सर्किट करंट क्षमता बढ़ाने के लिए, धातु के क्रॉस-अनुभागीय क्षेत्र को बढ़ाया जाना चाहिए, जिसके परिणामस्वरूप केबल का व्यास और केबल का वजन बढ़ जाता है। इसलिए, बिछाने के दौरान लाइन टावरों के शक्ति संकेतकों पर सख्त आवश्यकताएं लगाई जानी चाहिए।

तकनीकी पैरामीटर (विशिष्ट मान):
